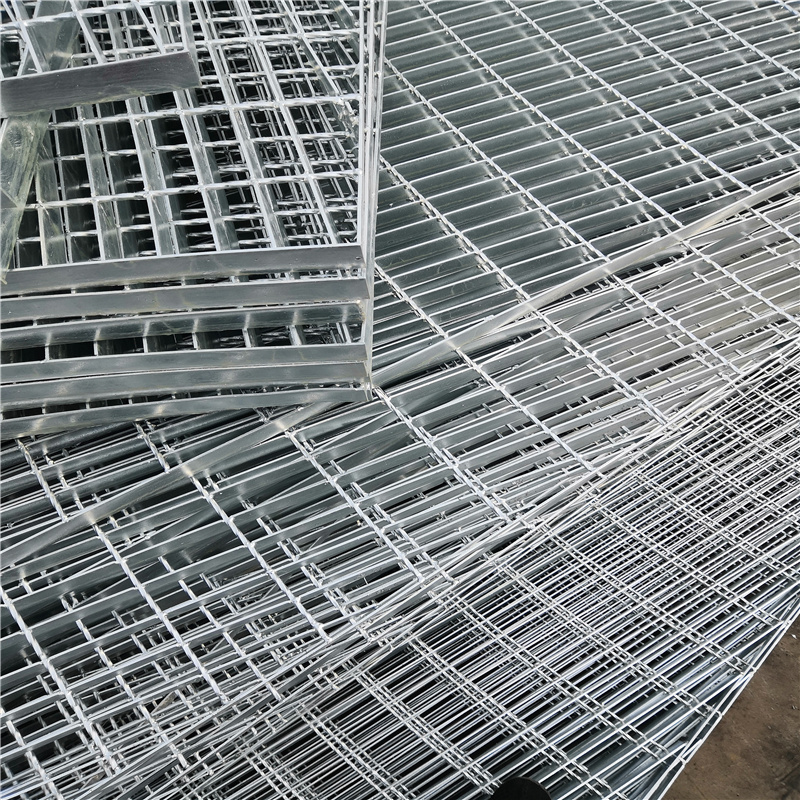

鋼格柵規格(specifications)及重量用型號規格(specifications)鍍鋅(galvanization)鋼格柵的理論重量鋼格柵理論重量，是指經過包邊和表面處理(processing)后的理論重量。格柵踏步板是由負載扁鋼和橫桿按一定間距經緯排列，再用高壓電阻焊機焊接而成原板，經切割、切口、開孔、包邊等工序深加工而成客戶要求的成品。格柵板是用扁鋼按照一定的間距和橫桿進行交叉排列，通過壓焊機或者人工將其焊接成中間帶有方形格子的一種鋼鐵制品，格柵板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等．橫桿一般采用經過扭絞的方鋼。溝蓋板采用鋼格板制造的溝（井）蓋板，具有多種型號可供選擇以適合不同的跨距載荷及要求。廣泛應用于市政道路、園林設施、住宅小區、學校、體育場管等不同場所。由于包邊、開孔和切口的不同,實際重量與理論重量會出現差異。在工業平臺鋼格柵自重計算（calculate ）及鋼格柵交付結算中,統一以理論重量為計算（calculate ）依據。對于長度小于1米的鋼格柵或者需要作特殊包邊的鋼格柵,由于包邊板的增加,重量會隨著增加。用平面型扁鋼包（解釋:鋼水包用于煉鋼廠進行澆注作業)邊，鋼格柵長度不小于1米時，按下面公式計算（calculate ）鋼格柵理論重量：

Wt=ρμ

型號 理重 型號 理重

G203/30/100  22.0

G203/40/100  17.7

G203/30/50
25.1

G203/40/50  20.8

G205/30/100  33.3
 G205/40/100  26.5

G205/30/50  36.4

G205/40/50  29.7

G253/30/100  26.6
 G253/40/100  21.4

G253/30/50  29.7

G253/40/50  24.4

G255/30/100  40.9

G255/40/100  32.3

G255/30/50  43.8

G255/40/50  35.5

G323/30/100  33.3

G323/40/100  26.6

G323/30/50  36.2

G323/40/50  29.6

G325/30/100  51.6

G325/40/100  40.4

G325/30/50  54.8

G325/40/50  43.6

G403/30/100  40.8
 G403/40/100  32.5

G403/30/50  43.8

G403/40/50  35.4

G405/30/100  63.7
 G405/40/100  49.7

G405/30/50  66.9

G405/40/50  52.9

G455/30/100  71.3

G455/40/100  55.6

G455/30/50  74.5

G455/40/50  58.7

G505/30/100  78.9
 G505/40/100  61.4

G505/30/50  82.0

G505/40/50  64.5

G655/30/100  102
 G655/40/100  78.8

G655/30/50  105


G655/40/50  82.0

式中：

Wt—鋼格柵重量， g/m2

t1—負載扁鋼寬度， mm

b1--負載扁鋼厚度， mm

N1—每米鋼格柵中負載扁鋼條數

t2—橫桿寬度， mm

b2—橫桿厚度， mm

N2—每米鋼格柵中橫桿條數

t3—包邊扁鋼寬度， mm

b3--包邊扁鋼厚度， mm

ρ—材料(Material)密度（單位:g/cm3或kg/m3)， g/mm3

鋼材密度（單位:g/cm3或kg/m3)按7.85g/mm3計算（calculate ）

μ--表面處理(processing)增重系數

熱浸鋅增重按1.08計算（calculate ）
